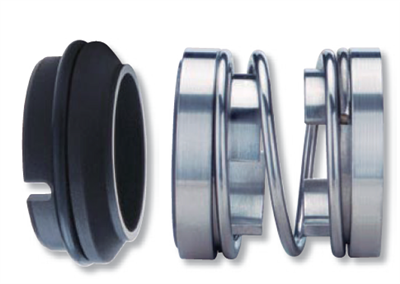

जॉन क्रेन 59 बी मैकेनिकल सील

1, काम करने वाले पैरामीटर

तापमान: -30 ~ 260 डिग्री

दबाव: 2.6mpa से कम या बराबर

गति: 15m/s से कम या बराबर

2, सामग्री

स्टेटिक रिंग: V1, Q1, Q2, Q3, U1, U2, A, B

डायनेमिक रिंग: Q1, Q2, Q3, U1, U2, A, B

सीलिंग रिंग: वी, पी, ई, एम 1, के

स्प्रिंग्स और स्ट्रक्चरल पार्ट्स: एफ, जी, जी 1, एम

3, लागू मीडिया:कोई भी काम करने की स्थिति स्वीकार्य है। यह मैकेनिकल सील एक PTFE वेज रिंग का उपयोग करता है जो अधिकांश रसायनों के लिए प्रतिरोधी है।

4, विवरण:यह मैकेनिकल सील एक संतुलित कॉम्पैक्ट मल्टी-स्प्रिंग स्ट्रक्चर डिज़ाइन है। यह छोटे संचरण और मुआवजे के बल की समस्या को हल कर सकता है। यह जॉन क्रेन 59 बी मैकेनिकल सील के लिए एक आदर्श प्रतिस्थापन है।

इस यांत्रिक सील का सिद्धांत यह है कि शाफ्ट के घूमने के बाद, स्प्रिंग सीट को सेट स्क्रू के माध्यम से घूमने के लिए प्रेरित किया जाता है, और स्प्रिंग सीट पर कई प्रोट्रूडिंग आर चलती रिंग के रोटेशन को चलाने के लिए एक ट्रांसमिशन भूमिका निभाता है। चलती रिंग के सामने एक स्नैप रिंग ग्रूव भी है। स्नैप रिंग स्थापित होने के बाद, मूविंग ग्रुप एक संपूर्ण है, जो उपकरणों पर स्थापित करना आसान है। चलती अंगूठी एक पूरी सीलिंग सामग्री है। यह डिजाइन सील के रिसाव बिंदु को कम करता है। शाफ्ट और चलती रिंग के बीच की सील को PTFE वेज रिंग के हस्तक्षेप से बनाए रखा जाता है। चलती रिंग और स्प्रिंग के बीच एक गैसकेट है, जो वसंत के जोर को अधिक समान बना सकता है और PTFE वेज रिंग को ब्लॉक कर सकता है, PTFE सील को अधिक विश्वसनीय बनाने के लिए PTFE के लिए जोर प्रदान करता है। कई छोटे स्प्रिंग्स यांत्रिक सील की प्रारंभिक सील और उपयोग के दौरान चलती रिंग के मुआवजे प्रदान करते हैं। कई छोटे स्प्रिंग्स चलती अंगूठी को समान रूप से तनावग्रस्त कर सकते हैं, जिससे मैकेनिकल सील की सेवा जीवन बढ़ जाती है। स्टेटिक रिंग को सुनिश्चित करने के लिए पीटीएफई आयताकार रिंग के हस्तक्षेप द्वारा स्टेटिक रिंग सुनिश्चित की जाती है, और स्टेटिक रिंग सुनिश्चित करने के लिए पीटीएफई आयताकार रिंग का घर्षण। स्टेटिक रिंग सीट में एक एंटी-रोटेशन पिन होता है, जो स्टेटिक रिंग को बेहतर ढंग से ठीक कर सकता है ताकि स्टेटिक रिंग फिसल न जाए।

5, हमारी कंपनी के पास एक मजबूत डिजाइन और विकास टीम है, जो यांत्रिक सील उत्पादों की सिफारिश और अनुकूलित कर सकती है जो विभिन्न ग्राहकों की जरूरतों के अनुसार आपके लिए अधिक उपयुक्त हैं।
